Descripción

Tipo de válvula: Válvulas de retención, válvulas de bola, válvulas de mariposa, válvulas de compuerta, válvulas de seguridad
Superficie: Aceite ligero, pintura negra

Tamaño:
Diámetro exterior: 25-127 mm
Peso: 2-12 mm
Material: Acero al carbono: ASTM A234, ASTM A105/A106/A53/A283-D, API5L GR.B /A671-CC-70 /A515-50 /A135-A /A179-C
Acero inoxidable: ASTM 403, 304/304L, 316/316L, 316Ti, 321, 317L, 310S
Acero aleado: ASTM A234 WP 1/5/9/11/12/22/91

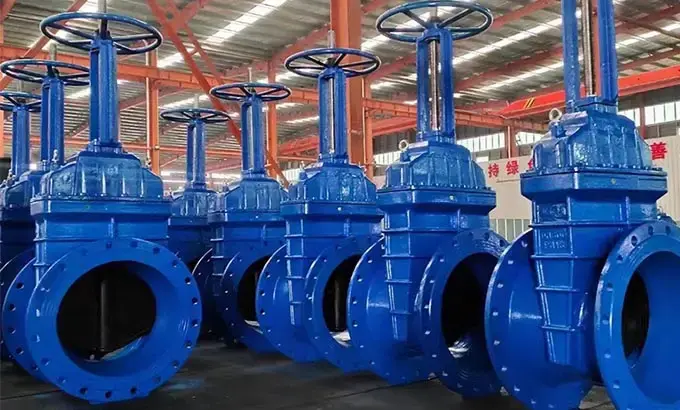

Válvulas de compuerta

1. Válvula de compuerta forjada
Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
Rango de tamaño: 1/2" a 4"
Presiones nominales: 150 lb-2500 lb
Rango de temperatura: -196 °C a 500 °C
Conexiones: Roscadas, soldadas a tope, soldadas a tope, tipo brida (brida soldada y brida integral)
Diseño del bonete: Bonete atornillado, bonete soldado, bonete sellado a presión
Dimensiones cara a cara: ASME B16.10 y otras normas
Inspección y pruebas: API 598 y otras normas

2. Válvula de compuerta de fundición

Diseño y fabricación: DIN3352, API 6D, ASME B16.34, API 600, GOST 5762-2002
Rango de tamaños: DN40-1400, 1/2" ~ 60"
Presiones nominales: PN1.0-PN42.0 MPa, 150 LB-2500 LB
Conexiones finales: EN1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST 12815-80
Dimensiones entre caras: DIN 3202, ASME B16.10, API 6D, GOST 3706-93
Inspección y pruebas: DIN 3230, API 598, GOST 356-80

3. Válvula de compuerta de hierro fundido
Norma de diseño: ANSI/AWWA C509
Conexión entre caras: ASME B16.10
Conexión de tubería conforme a: ASME B16.1 CLASE 125 ANSI/AWWA C111/A21.11 AWWA C606
Norma de pruebas de presión conforme a: ANSI/AWWA C509
Actuador: Tuerca de operación AWWA de 2" o volante, rueda de cadena, reductor, etc.

Válvula de globo

1. Válvula de globo forjada
Construcción del cuerpo: Tipo T, Tipo Y, Tipo ángel.

Diseño del bonete: Bonete atornillado, Bonete soldado, Bonete sellado a presión
Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
Rango de tamaño: 1/2" a 4"
Presiones nominales: 150 lb-2500 lb
Temperatura Rango: -196 °C ～ 500 °C
Conexiones: Roscadas, soldadas a tope, soldadas a tope, tipo brida (brida soldada y brida integral)
Dimensiones entre caras: ASME B16.10 y otras normas
Inspección y pruebas: API 598 y otras normas

2. Válvula de globo de fundición
Diseño y fabricación: DIN3356, API 6D, ASME B16.34, GOST 5762-2002
Rango de tamaños: DN40-1400, 2" ～ 24"
Presiones nominales: PN1.0-PN42.0Mpa, 150LB-2500LB
Conexiones: EN1092, ASME B16.5, ASME B16.47, MSS-SP44 GOST 12815-80
Dimensiones entre caras: DIN 3202, ASME B16.10, GOST 3706-93
Inspección y pruebas: DIN 3230, API 598, GOST 356-80

Válvula de retención

1. Válvula de retención forjada
Construcción del cuerpo: Válvula de retención de elevación, válvula de retención de oscilación, válvula de retención de bola.
Diseño del bonete: Bonete atornillado, bonete soldado, bonete sellado a presión
Diseño y fabricación: API 602, BS 5352, ASME B16.34/B16.11/B1.20.1/B16.25/B16.5
Rango de tamaño: 1/2" a 4"
Presiones nominales: 150 lb a 2500 lb
Rango de temperatura: -196 °C a 500 °C
Final Conexiones: Roscada, Soldadura a Enchufe, Soldadura a Tope, Tipo Brida (Brida Soldada y Brida Integral)
Dimensiones entre Caras: ASME B16.10 y otras normas
Inspección y Pruebas: API 598 y otras normas

2. Válvula de Retención de Fundición
Diseño y Fabricación: DIN3356, API 6D, ASME B16.34, BS1868, GOST 5762-2002
Rango de Tamaños: DN40-1400, 2" ~ 48"
Presiones: PN1.0-PN42.0Mpa, 150LB-2500LB
Conexiones Finales: EN1092, ASME B16.5, ASME B16.47, MSS-SP44, GOST 12815-80
Dimensiones entre Caras: DIN3202, ASME B16.10, API6D, API594, GOST3326-86
Inspección y pruebas: DIN 3230, API598, GOST356-80

Válvula de mariposa

1. Válvula de mariposa de asiento elástico
Norma de diseño: API 609/EN593
Brida de conexión: ISO 7005-2 PN10/16, EN 1092-2 PN10/16, ASME B16.5 CLASE 150, JIS 10K (DN40~DN300)
Brida superior: ISO 5211
Cara a cara: API 609A/EN558 serie 20
Norma de prueba: API 598/EN12266-1
Funcionamiento Presión: PN10/16

2. Válvula de mariposa de doble brida y doble excéntrica
Norma de diseño: EN 593
Brida de conexión: EN1092-2, ISO7005-2
Brida superior: ISO 5211
Cara a cara: EN 558 Serie 14
Norma de prueba: EN12266-1
Presión nominal de trabajo: PN10/PN16/PN25/PN40

3. Válvula de mariposa AWWA C504
Normas de diseño: AWWA C504/AWWA C516
Brida de conexión: ASME B16.1 Clase 125, AWWA C111/A21.11
Brida superior: MSS SP-101/ISO 5211
Cara a cara: AWWA C504/AWWA C516
Norma de prueba: AWWA C504

4. Válvula de mariposa de triple excentricidad con asiento meatal
Rango de tamaño: 80 mm a 3200 mm (3")
Clase de presión: PN25 a PN260 (150 lb a 1500 lb)
Rango de temperatura: -196 °C a +650 °C (-321 °F a +1202 °F)
Tipo de conexión: oblea, lug, doble brida, soldadura a tope
Tipo de accionamiento: sinfín, neumático, eléctrico, hidráulico

Válvula de mariposa de alto rendimiento
Presión: Clase 150, Clase 300
Tamaño: Tipo básico: 50 mm a 1200 mm (2")
Tipo de seguridad contra incendios: 2" 60” (50 mm - 1500 mm)
Temperatura: -196 °C ~ +650 °C (-321 °F ~ +1202 °F)
Tipo de conexión: oblea, lug
Tipo de accionamiento: manual, sinfín, neumático, eléctrico
Medios aplicables: medios químicos corrosivos, agua, gas, ácido, álcali, vapor, productos farmacéuticos, etc.

Válvula de bola
1. Válvula de bola con muñón de sello rígido
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaño: 2” ~ 48”
Presiones nominales: 150 lb-2500 lb (PN1.6-PN42.0 MPa)
Rango de temperatura: -196 °C a 650 °C
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224

Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

2. Válvula de bola con muñón y sello blando
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 2" a 48"
Presiones nominales: 150LB-2500LB (PN1.6-PN10.0MPa)
Rango de temperatura: -196 °C a 200 °C
Conexiones: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

3. Válvula de bola flotante de sello blando
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T1967
Rango de tamaños: 1/2" a 10"
Presiones nominales: 150 lb-2500 lb (PN1.6-PN42.0 MPa)
Rango de temperatura: -196 °C a 200 °C
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

4. Válvula de bola flotante de sello blando FS
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaño: 1/2" a 4"
Presiones nominales: 150 lb-900 lb (PN1.6-PN15.0 MPa)
Rango de temperatura: -196 °C a 200 °C
Conexiones finales: ASME B16.11, ASME B16.25, GB/T12224
Dimensiones entre caras: Estándar del fabricante
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

5. Válvula de bola flotante con sello rígido
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaño: 1/2" a 10"
Presiones nominales: 150 lb-2500 lb (PN1.6-PN42.0 MPa)
Rango de temperatura: -196 °C a 650 °C
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

6. Válvula de bola totalmente soldada
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 2° a 40°
Presiones nominales: 150LB-2500LB (PN1.6-PN42.0MPa)
Rango de temperatura: -196 °C a 200 °C
Conexiones: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

7. Válvula de bola de entrada superior
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaño: 2" a 10"
Presiones nominales: 150 lb-900 lb (PN1.6-PN15.0 MPa)
Rango de temperatura: -196 °C a 200 °C
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

8. Válvula de bola de tres y cuatro vías
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaño: 1/2" a 8"
Presión nominal: 150 lb (PN1.6-PN4.0MPa)
Rango de temperatura: -29 °C a 350 °C
Conexiones finales: ASME B16.5, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092
Dimensiones entre caras: Estándar del fabricante
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

9. Válvula de bola de alta temperatura con brida
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaño: 1/2" a 8"
Presión nominal: 150 lb (PN1.6-PN2.5MPa)
Rango de temperatura: -196 °C a 300 °C
Conexiones finales: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones entre caras: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

10. Válvula de bola delgada
Diseño y fabricación: API 6D, API 608, ISO 17292
Rango de tamaños: 1/2”–8”
Presiones nominales: 150 lb (PN1.6–PN2.5MPa)
Rango de temperatura: -196 °C a 350 °C
Conexiones: ASME B16.5, EN1092
Dimensiones entre caras: ASME B16.10, EN 588
Inspección y pruebas: API 6D, API 598

11. Válvula de bola de calefacción
Diseño y fabricación: API 6D, API 608, ISO 17292, GB/T12237, GB/T19672
Rango de tamaños: 1/2" a 10"
Presiones nominales: 150 lb-600 lb (PN1.6-PN10.0 MPa)
Rango de temperatura: -196 °C a 200 °C
Conexiones: ASME B16.5, ASME B16.25, JB/T79, GB/T9113, HG/T20529, HG/T20615, EN1092, GB/T12224
Dimensiones cara a cara: ASME B16.10, GB/T12221, JB 1686, EN 588
Inspección y pruebas: API 6D, API 598, JB/T9092, GB/T13927, GB/T26480

Especificación

Cast steel gate valve

Form of Major Part Material

Parts No.	Parts Name	Materials
		WCB/Trim 1	WCB/Trim 5	WCB/Trim 8	CF8/304	CF8M/316
1	Body	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
2	Gasket	Soft Iron +Graphite or 304+Graphite			304+Graphite	316+Graphite
3	Seat ring	A105+13Cr	A105+STL	A105+STL	ASTM A351 CF8	ASTM A351 CF8M
4	Gate	ASTM A216 WCB+13Cr	ASTM A216WCB+STL	ASTM A216 WCB+13Cr	ASTM A351 CF8	ASTM A351 CF8M
5	Stem	ASTM A182 F6e	ASTM A182 F6a	ASTM A182 F6e	ASTM A182 F304	ASTM A182 F316
6	Backseat bushing	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F6a	ASTM A351 CF8	ASTM A351 CF8M
7	Packing	Graphite	Graphite	Graphite	Graphite	Graphite
8	Gland	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F6a	ASTM A182 F304	ASTM A182 F316
9	Gland eyebolt	ASTM A193 B7	ASTM A193 B7	ASTM A193 B7	ASTM A193 B8	ASTM A193 B8M
10	Eyebolt n	ASTM  A1942H	ASTM A1942H	ASTM  A1942H	ASTM  A1948	ASTM  A1948M
11	Eyebolt pin	ASTM A36	ASTM A36	ASTM A36	304ss	316ss
12	Gland flange	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
13	Bonnet bolt	ASTM A193 B7	ASTM A193 B⁷	ASTM A193 B7	ASTM A193 B8	ASTM A193 B⁸N
14	Bonnet nut	ASTM  A1942H	ASTM  A1942H	ASTM  A1942H	ASTM  A1948	ASTM  A1948M
15	Bonnet	ASTM A216 WCB	ASTM A216 WCB	ASTM A216 WCB	ASTM A351 CF8	ASTM A351 CF8M
16	Nipple	Carbon stee	Carbon steel	Carbon steel	Carbon steel	Carbon steel
17	Stem nut	ASTM A439 D2	ASTM A439 D2	ASTM A439 D2	ASTM A439 D2	ASTM A439 D2
18	Yoke sleeve nut	Carbon steel	Carbon steel	Carbon stee	Carbon steel	Carbon steel
19	Hand whee	Ductile Iron	Ductile Iron	Ductile Iron	Ductile Iron	Ductile Iron
20	Hand wheel nut	Carbon stee	Carbon steel	Carbon steel	Carbon steel	Carbon steel
21	Set screw	ASTM A193 B7	ASTM A193 B7	ASTM A193 B7	ASTM A193 B7	ASTM A193 B7
Note:The chart above only lists out some common composition of steel gate valve parts.We may provide other different parts material composition

Forged Steel Gate Valve

Technical Specification

★Steel  Gate Valves,API  602

★Steel  Valves,ASME  B16.34

★Face  to  Face,Manufacturer  Standard

★Face  to  Face,Flanged,ASME  B16.10

★End  Flanges,ASME  B16.5

★Buttwelding  Ends,ASME  B16.25

★Socket-welding   Ends,ASME   B16.11

★Screwed  Ends,ASME  B1.20.1

★Inspection and Test,API 598

Design Description

▲Outside Screw and Yoke (OS&Y)

▲Bolted Bonnet

▲Choice of WB,Welding Bonnet

▲Single      Wedge,Fully      Guided

▲Renewable Seat Rings

▲Yoke Integral with Bonnet

▲Rising Stem and Non-rising Handwheel

▲SW,Socket-welding    Ends

▲SC,Screwed Ends

▲BW,Buttwelding Ends

▲Flanged Ends

Form of Major Part Material

No.	Part Name	ASTM Material
		Carbon Steel	1.25Cr-0.5Mo	2.25Cr-1Mo	304 Tvpe	316 Type	304LType		316L Type	20 Alloy
	Body	A105	A182 F¹1	A182 F22	A182 F304	A182 F316	A182 F304l		A182 F316l	20-Alloy
2	Bonne	A105	A182 F11	A182 F22	A182 F304	A182 F316	A182 F304l		A182 F316L	20-Alloy
3	Wedge	A105+13Cr*1	A182 F11+HF	A182 F22+HF	A182 F304	A182 F316	A182 F304l		A182 F316L	20-Alloy
4	Stem	A182 F6a	A182 F¹1	A182 F22	A182 F304	A182 F316	A182 F304L		A182 F316L	20-Alloy
5	Seat Rinç	A105+13Cr*1	A182 F11+HF	A182 F22+HF	NA	NA	NA		NA	Na
6	Bonnet Gasket	304+Graphit	304+Graphit	304+Graphi	304+Graphit	316+Graphii	304L+Graphit		316L+Graphit	316+Graphi
7	Bonnet Bolt	A193 B7	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8M		A193 B8M	A193 B8M
8	Packint	Graphite	Graphite	Graphite	Graphite *2	Graphite *2	Graphite *2		Graphite *2	Graphite *2
9	Gland	A276410	A276410	A276410	A276304	A276316	A276304L		A276316L	20-Alloy
10	Gland Flange	A105	A105	A105	A182 F304	A182 F316	A182 F304L		A182 F316L	20-Alloy
11	Eyebolt	Carbon Steel	A193 B7	A193 B7	A193 BE	A193 B8	A193 B8		A193 B8	A193 B8
12	=yebolt Nu	Carbon Stee	A1942H	A1942H	A1948	A1948	A1948		A1948	A1948
13	Eyebolt Pir	A276410	A276410	A276412	A276304	A276304	A276304		A276304	A276304
14	Stem Nut	Bronze	Bronze *3	Bronze *3	Bronze	Bronze	Bronze		Bronze	Bronze
15	Hand wheel	Malleable iron	Malleable iron	Malleable iron	Malleable iron	Malleable iron	Malleable iron		Malleable iron	Malleable iron
16	Wheel Nut	Carbon Steel	Carbon Steel	Carbon Steel+Zn	Carbon Steel+Zn	Carbon Steel+Zn	Carbon Steel+Zn		Carbon Steel+Zn	Carbon Steel+Zn
*1	PN≥600Class seal face will be HF
*2	DTFE Optional
*3	Ductile Ni-Resist iron Optional

Depending on your intended usage, you might find that valves must adhere to particular standards to meet regulatory requirements for safety, sanitation, or other concerns. While there are too many standard organizations and potential regulations to cover in detail, common general standard organizations include:

CSA Group (CSA)

The American Society of Mechanical Engineers (ASME)

The American National Standards Institute (ANSI)

The American Society for Testing Materials International (ASTM International)

The Manufacturers Standardization Society (MSS)

The International Organization for Standardization (ISO)

The Public Health and Safety Organization (NSF)

NACE International (NACE)

The American Petroleum Institute (API)

American Water Works Association (AWWA)

There are also industry-specific standards to consider.

Major standards organizations by industry include:

ASHRAE Valve Standards

ASME BPVC Valve Standards

ASSE Valve Standards

ISA Valve Standards

NFPA Valve Standards

SAE Valve Standards

Estándar

ss150	Size		Dimensions(mm)								Weight(kg)
	NPS	DN	L			d	H	Ht	W	W1	H.W	G.O
			RF	RTJ	BW
	4	100	229	241	305	102	595		280		49
	5	125	254	267	381	127	725		280		62
	6	150	267	279	403	152	780	820	300	310	77	104
	8	200	292	305	419	203	975	1020	350	310	123	150
	10	250	330	343	457	254	1150	1200	400	310	188	215
	12	300	356	368	502	305	1380	1430	450	310	288	315
	14	350	381	394	572	337	1545	1580	500	310	385	435
	16	400	406	419	610	387	1733	1780	500	460	500	552
	18	450	432	445	660	438	1915	1990	500	460	601	653
	20	500	457	470	711	489	2122	2220	600	460	764	816
	24	600	508	521	813	591	2520	2600	600	460	1007	1185
	26	650	559	一	864	633		2800		600		1550
	28	700	610		914	684		3050		600		1880
	30	750	610		914	735		3130		600		2300
	32	800	711		965	779		3280		600		2550
	34	850	762		1016	830		3500		600		2950
	36	900	711		1016	874		3720		600		3390

Class300	Size		Dimensions(mm)
	NPS	DN	L
			RF	RTJ	BW
	4	100	305	321	305
	5	125	381	397	381
	6	150	403	419	403
	8	200	419	435	419
	10	250	457	473	457
	12	300	502	518	502
	14	350	762	778	762
	16	400	838	854	838
	18	450	914	930	914
	20	500	991	1010	991
	24	600	1143	1165	1143
	26	650	1245	1270	1245
	28	700	1346	1372	1346
	30	750	1397	1422	1397
	32	800	1524	1553	1524
	34	850	1626	1654	1626
	36	900	1727	1756	1727

Class	Size		Dimensions(mm)										Weight(kg)
	NPS	DN	L				d		H	H1	W	W1	H.W	G.O
			RF	RTJ	BW
Class600	4	100	432	435	432		102		665	695	300	310	107	134
	5	125	508	511	508		127		760	790	350	310	175	227
	6	150	559	562	559		152		868	900	450	310	216	268
	8	200	660	664	660		203		1073	1110	500	310	399	451
	10	250	787	791	787		254		1263	1300	650	460	605	657
	12	300	838	841	838		305		1600	1650	700	460	851	893
	14	350	889	892	889		337		1705	1750	900	460	1177	1232
	16	400	991	994	991		387		1835	1900	900	460	1513	1568
	18	450	1092	1095	1092		438			2020		600		1980
	20	500	1194	1200	1194		489			2172		600		2460
	24	600	1397	1407	1397		591			2650		600		3650
Class900	4	100	457	460	457		102		702	750	350	310	200	227
	5	125	559	562	559		127		850	900	400	310	258	285
	6	150	610	613	610		152		980	1060	500	460	358	410
	8	200	737	740	737		203		1100	1140	650	460	550	600
	10	250	838	841	838		254		1320	1370	700	460	1000	1100
	12	300	965	968	965		305		1500	1560	900	460	1215	1310
	14	350	1029	1038	1029		322		1900	1950	900	600	1600	1700
	16	400	1130	1140	1130		373		2050	2100	900	600	2150	2330

Class	Size		Dimensions(mm)								Weight(kg)
	NPS	DN	L			d	H	H1	W	W1	H.W	G.O
			RF	RTJ	BW
Class1500	4	100	546	549	546	102	728	770	400	310	270	300
	5	125	673	676	673	127	870	920	450	310	378	405
	6	150	705	711	705	144	1000	1070	500	460	520	575
	8	200	832	841	832	192	1130	1180	750	460	820	915
	10	250	991	1000	991	239	1360	1410	900	600	1560	1750
	12	300	1130	1146	1130	287		1620		600		2120
	14	350	1257	1276	1257	315		2020		600		2600
	16	400	1384	1407	1384	360		2180		600		3450
Class2500	4	100	673	683	673	87	750	800	400	310	390	420
	5	125	794	807	794	96	900	960	500	460	550	580
	6	150	914	927	914	131	1040	1100	600	460	780	835
	8	200	1022	1038	1022	179	1150	1200	750	460	1260	1355
	10	250	1270	1292	1270	223	1400	1460	900	600	2380	2565
	12	300	1422	1445	1422	265		1660		600		3250

Proceso

Embalaje
